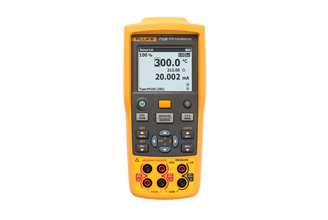

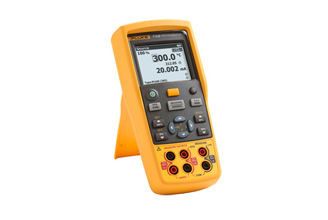

Kalibrator RTD Fluke 712B

Specyfikacja ogólna

Maksymalne napięcie podawane pomiędzy złączem mA i uziemieniem albo pomiędzy dowolnymi dwoma złączami wynosi

30 V

Temperatury pracy

-10°Cdo 50°C

Temperatura przechowywania

- 30 do 60°C

Wysokość eksploatacji

2000 metrów

Wysokość przechowywania

12 000 metrów

Wilgotność względna
(działanie w warunkach % RH bez kondensacji)

Bez kondensacji

90% (10°C – 30°C)

75% (30°C – 40°C)

45% (40°C – 50°C)

(bez kondensacji)

Wymagania dot. wibracji

MIL-T-28800E, klasa 2

Odporność na upadek

z wysokości 1 m

Klasa IP

IEC 60529: IP52

Środowisko
elektromagnetyczne

IEC 61326-1, przenośne

Bezpieczeństwo

IEC 61010-1, maks. 30 V do uziemienia,
stopień zanieczyszczeń 2

Zasilanie

4 akumulatory AA, NEDA
1,5 A, IEC LR6

Wymiary (wys. x szer. x grub.)

52,5 mmx 84 mm x 188,5 mm

Waga

515 g

Pomiar prądu mA DC

Rozdzielczość

0-24 mA

Zakres

0,001 mA

Dokładność
(% odczytu
+ wskazania)

0,010% + 2 μA

Współczynnik temperatury

± (0,002% odczytu + 0,002% zakresu) /°C (<18°C lub >28°C)

Pomiar rezystancji

Zakres pomiarowy rezystancji

Dokładność (% odczytu + wskazania)

0,00 Ω do 400,00 Ω

0,015% + 0,05 Ω

400,0 Ω do 4000,0 Ω

0,015% + 0,5 Ω

Uwaga: Dokładność odczytu z wejścia 4-przewodowego. Dla 3-przewodowych pomiarów rezystancji,
przy założeniu, że wszystkie trzy odprowadzenia są do siebie dopasowane,
należy dodać wartość 0,05 Ω (0,00 Ω~400,00 Ω), 0,2 Ω (400,0 Ω~4000,0 Ω).

Współczynnik temperatury

± (0,002% odczytu + 0,002% zakresu) /°C (<18°C lub >28°C)

Źródło rezystancji

Zakres pomiarowy rezystancji

1,0 Ω do 400,0 Ω

1,00 Ω do 400,00 Ω

400,0 Ω do 1500,0 Ω

1500,0 Ω do 4000,0 Ω

Prąd
wzbudzeniowy
z urządzenia
pomiarowego

0,1 mA do 0,5 mA

0,5 mA do 3 mA

0,05 mA do 0,8 mA

0,05 mA do 0,4 mA

Dokładność
(% odczytu
+ wskazania)

0,015% + 0,1 Ω

0,015% + 0,05 Ω

0,015% + 0,5 Ω

0,015% + 0,5 Ω

Rozdzielczość

0,00 Ω do 400,00 Ω

0,01 Ω

400,0 Ω do 4000,0 Ω

0,1 Ω

Współczynnik temperatury

± (0,002% odczytu + 0,002% zakresu) /°C (<18°C lub >28°C)
Obsługuje przetworniki impulsowe i sterowniki PLC o impulsie nie dłuższym niż 5 ms

Wejście i wyjście RTD

Typ RTD (α)

Zakres (°C)

Pomiar (°C)

Źródło (°C)

1 rok

2 rok

Prąd
źródłowy

1 rok

2 rok

10 Ω
Pt(385)

-200 do
100°C

1,5°C

3°C

1 mA

1,5°C

3°C

100 do
800°C

1,8°C

3,6°C

1 mA

1,8°C

3,6°C

50 Ω
Pt(385)

-200 do
100°C

0,4°C

0,7°C

1 mA

0,4°C

0,7°C

100 do
800°C

0,5°C

0,8°C

1 mA

0,5°C

0,8°C

100 Ω
Pt (385)

-200 do
100°C

0,2°C

0,4°C

1 mA

0,2°C

0,4°C

100 do
800°C

0,015%
+0,18°C

0,03%
+0,36°C

0,015%
+0,18°C

0,03%
+0,36°C

200 Ω
Pt (385)

-200 do
100°C

0,2°C

0,4°C

500 μA

0,2°C

0,4°C

100 do
630°C

0,015%
+0,18°C

0,03%
+0,36°C

0,015%
+0,18°C

0,03%
+0,36°C

500 Ω
Pt (385)

-200 do
100°C

0,3°C

0,6°C

250 μA

0,3°C

0,6°C

100 do
630°C

0,015%
+0,28°C

0,03%
+0,56°C

0,015%
+0,28°C

0,03%
+0,56°C

1000 Ω
Pt (385)

-200 do
100°C

0,2°C

0,4°C

250 μA

0,2°C

0,4°C

100 do
630°C

0,015%
+0,18°C

0,03%
+0,36°C

0,015%
+0,18°C

0,03%
+0,36°C

100 Ω
Pt (3916)

-200 do
100°C

0,2°C

0,4°C

1 mA

0,2°C

0,4°C

100 do
630°C

0,015%
+0,18°C

0,03%
+0,36°C

0,015%
+0,18°C

0,03%
+0,36°C

100 Ω
Pt (3926)

-200 do
100°C

0,2°C

0,4°C

1 mA

0,2°C

0,4°C

100 do
630°C

0,015 %
+0,18°C

0,03%
+0,36°C

0,015%
+0,18°C

0,03%
+0,36°C

10 Ω
Cu(427)

-100 do
260°C

1,5°C

3°C

1 mA

1,5°C

3°C

120 Ω
Ni(672)

-80 do
260°C

0,15°C

0,3°C

1 mA

0,15°C

0,3°C

50 Ω
Cu(427)

-180 do
200°C

0,4°C

0,7°C

1 mA

0,4°C

0,7°C

100 Ω
Cu(427)

-180 do
200°C

0,2°C

0,4°C

1 mA

0,2°C

0,4°C

YSI400

15 do
50°C

0,2°C

0,4°C

250 μA

0,2°C

0,4°C

1. Nie uwzględniono niedokładności czujników.
2. Rozdzielczość: 0,1°C.
3. Dokładność odczytu z wejścia 4-przewodowego. Dla 3-przewodowych pomiarów RTD, jeśli dopasowane są wszystkie trzy przewody RTD, należy dodać do specyfikacji 1,0°C (Pt10 i Cu10), 0,6°C
(Pt50 i Cu50), 0,4°C (inne typy RTD).
4. Dokładność źródła w trybie źródła jest oparta na 0,5 mA~3 mA (1,00 Ω~400,00 Ω), 0,05 mA~0,8 mA (400,0 Ω~1500,0 Ω), 0,05 mA~0,4 mA (1500,0 Ω ~4000,0 Ω),
prąd wzbudzeniowy (0,25 mA dla zakresu Pt1000).
5. Współczynnik temperatury: ±0,05°C/°C do pomiarów, ± 0,05°C/°C (<18 °C lub >28°C) dla źródła.
6. Obsługuje przetworniki impulsowe i sterowniki PLC o impulsie nie dłuższym niż 5 ms.
