Specyfikacja ogólna
|
|
Maksymalne napięcie podawane między złączem mA i uziemieniem lub między dowolnymi dwoma złączami wynosi
|
30 V
|
|
Temperatury pracy
|
-10°Cdo 50°C
|
|
Temperatura przechowywania
|
- 30 do 60°C
|
|
Wysokość eksploatacji
|
2000 metrów
|
|
Wysokość przechowywania
|
12 000 metrów
|
|
Wilgotność względna
(działanie w warunkach % RH bez kondensacji)
|
Bez kondensacji
|
|
90% (10°C – 30°C)
|
|
75% (30°C – 40°C)
|
|
45% (40°C – 50°C)
|
|
(bez kondensacji)
|
|
Wymagania dot. wibracji
|
MIL-T-28800E, klasa 2
|
|
Odporność na upadek
|
z wysokości 1 m
|
|
Klasa IP
|
IEC 60529: IP52
|
|
Środowisko
elektromagnetyczne
|
IEC 61326-1, przenośne
|
|
Bezpieczeństwo
|
IEC 61010-1, maks. 30 V do uziemienia,
stopień zanieczyszczeń 2
|
|
Zasilanie
|
4 akumulatory AA, NEDA
1,5 A, IEC LR6
|
|
Wymiary (wys. x szer. x grub.)
|
52,5 mmx 84 mm x 188,5 mm
|
|
Waga
|
515 g
|
|
Pomiar prądu mA DC
|
|
Rozdzielczość
|
0-24 mA
|
|
Zakres
|
0,001 mA
|
|
Dokładność
(% odczytu
+ wskazania)
|
0,010% + 2 μA
|
|
Współczynnik temperatury
|
± (0,002% odczytu + 0,002% zakresu) /°C (<18°C lub >28°C)
|
|
Pomiar miliwoltów i źródło
|
|
Rozdzielczość
|
-10 mV do 75 mV
|
|
Zakres
|
0,01 mV
|
|
Dokładność
(% odczytu
+ wskazania)
|
0,015% + 10 μA
|
|
Współczynnik temperatury
|
± (0,002% odczytu + 0,002% zakresu) /°C (<18°C lub >28°C)
|
|
Wejście i wyjście termopary
|
|
TC Typ
|
Zakres (°C)
|
Pomiar (°C)
|
Źródło (°C)
|
|
1 rok
|
2 rok
|
1 rok
|
2 rok
|
|
E
|
-250 do 200°C
|
1.3
|
2
|
0.6
|
0.9
|
|
-200 do -100°C
|
0.5
|
0.8
|
0.3
|
0.4
|
|
-100 do 600°C
|
0.3
|
0.4
|
0.3
|
0.4
|
|
600 do 1000°C
|
0.4
|
0.6
|
0.2
|
0.3
|
|
N
|
-200 do -100°C
|
1
|
1.5
|
0.6
|
0.9
|
|
-100 do 900°C
|
0.5
|
0.8
|
0.5
|
0.8
|
|
900 do 1300°C
|
0.6
|
0.9
|
0.3
|
0.4
|
|
J
|
-210 do -100°C
|
0.6
|
0.9
|
0.3
|
0.4
|
|
-100 do 800°C
|
0.3
|
0.4
|
0.2
|
0.3
|
|
800 do 1200°C
|
0.5
|
0.8
|
0.3
|
0.3
|
|
K
|
-200 do -100°C
|
0.7
|
1
|
0.4
|
0.6
|
|
-100 do 400°C
|
0.3
|
0.4
|
0.3
|
0.4
|
|
400 do 1200°C
|
0.5
|
0.8
|
0.3
|
0.4
|
|
1200 do 1372°C
|
0.7
|
1
|
0.3
|
0.4
|
|
T
|
-250 do -200°C
|
1.7
|
2.5
|
0.9
|
1.4
|
|
-200 do 0°C
|
0.6
|
0.9
|
0.4
|
0.6
|
|
0 do 400°C
|
0.3
|
0.4
|
0.3
|
0.4
|
|
B
|
600 do 800°C
|
1.3
|
2
|
1
|
1.5
|
|
800 do 1000°C
|
1
|
1.5
|
0.8
|
1.2
|
|
1000 do 1820°C
|
0.9
|
1.3
|
0.8
|
1.2
|
|
R
|
-20 do 0°C
|
2.3
|
2.8
|
1.2
|
1.8
|
|
0 do 100°C
|
1.5
|
2.2
|
1.1
|
1.7
|
|
100 do 1767°C
|
1
|
1.5
|
0.9
|
1.4
|
|
S
|
-20 do 0°C
|
2.3
|
2.8
|
1.2
|
1.8
|
|
0 do 200°C
|
1.5
|
2.1
|
1.1
|
1.7
|
|
200 do 1400°C
|
0.9
|
1.4
|
0.9
|
1.4
|
|
1400 do 1767°C
|
1.1
|
1.7
|
1
|
1.5
|
|
C
|
0 do 800°C
|
0.6
|
0.9
|
0.6
|
0.9
|
|
800 do 1200°C
|
0.8
|
1.2
|
0.7
|
1
|
|
1200 do 1800°C
|
1.1
|
1.6
|
0.9
|
1.4
|
|
1800 do 2316°C
|
2
|
3
|
1.3
|
2
|
|
L
|
-200 do -100°C
|
0.6
|
0.9
|
0.3
|
0.4
|
|
-100 do 800°C
|
0.3
|
0.4
|
0.2
|
0.3
|
|
800 do 900°C
|
0.5
|
0.8
|
0.2
|
0.3
|
|
U
|
-200 do 0°C
|
0.6
|
0.9
|
0.4
|
0.6
|
|
0 do 600°C
|
0.3
|
0.4
|
0.3
|
0.4
|
|
BP
|
0 do 1000°C
|
1
|
1.5
|
0.4
|
0.6
|
|
1000 do 2000°C
|
1.6
|
2.4
|
0.6
|
0.9
|
|
2000 do 2500°C
|
2
|
3
|
0.8
|
1.2
|
|
XK
|
-200 do 300°C
|
0.2
|
0.3
|
0.2
|
0.5
|
|
300 do 800°C
|
0.4
|
0.6
|
0.3
|
0.6
|
|
G
|
100 do 300°C
|
1.6
|
2.4
|
1.2
|
1.8
|
|
300 do 1500°C
|
1
|
1.5
|
1
|
1.5
|
|
1500 do 2320°C
|
2
|
3
|
1.6
|
2.4
|
|
D
|
0 do 300°C
|
1.6
|
2.4
|
1.2
|
1.8
|
|
300 do 1500°C
|
1
|
1.5
|
1
|
1.5
|
|
1500 do 2315°C
|
2
|
3
|
1.6
|
2.4
|
|
P
|
0 do 1000°C
|
1.6
|
2.4
|
0.6
|
0.9
|
|
1000 do 1395°C
|
2
|
3
|
0.8
|
1.2
|
|
M
|
-50 do 100°C
|
1
|
1.5
|
0.4
|
0.6
|
|
100 do 1000°C
|
1.6
|
2.4
|
0.6
|
0.9
|
|
1000 do 1410°C
|
2
|
3
|
0.8
|
1.2
|

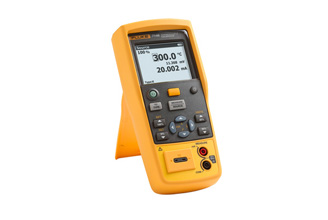

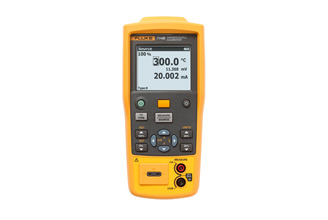

Zestaw Fluke 714B zawiera:
-
Rączka magnetyczna do zawieszania przyrządu
-
Akumulatory
-
Instrukcja obsługi
-
świadectwo kalibracji
-
Przewody pomiarowe
|
