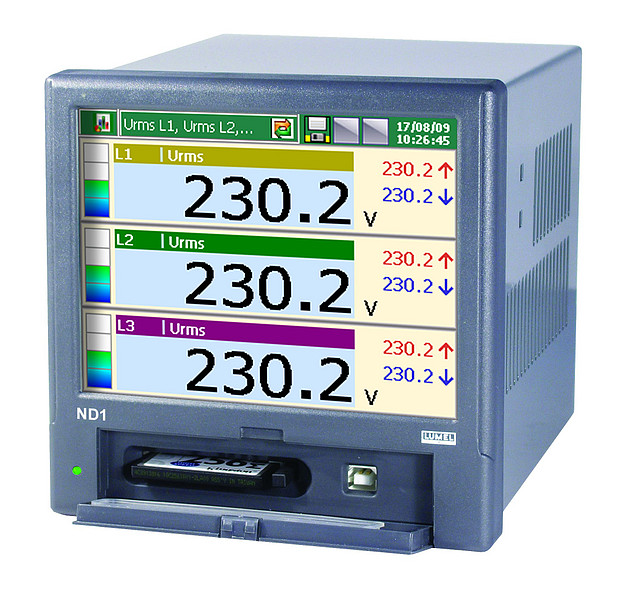

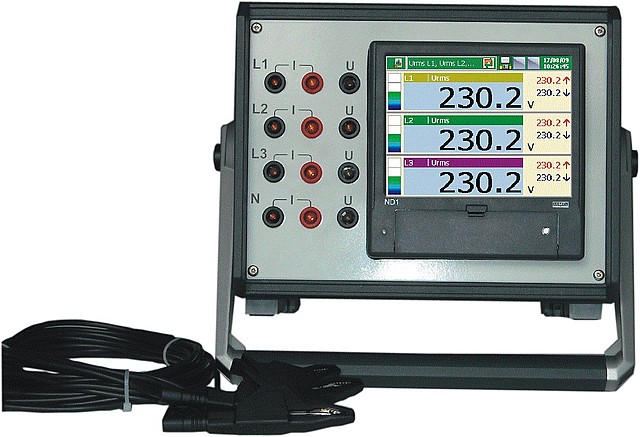

Miernik / analizator parametrów sieci 3-fazowej ND1

Analizator ND1 wyróżnia się atrybutami:

Pomiar

·         Pomiar i rejestracja parametrów jakości energii elektrycznej zgodnie z normą PN-EN 50160 oraz ponad 300 innych parametrów 3-fazowej sieci energetycznej m.in:

- napięcia fazowe U1, U2, U3 i prądy liniowe I1, I2, l3
- napięcia międzyfazowe U12, U23, U31
- moce fazowe czynne P1, P2, P3
- moce fazowe bierne Q1, Q2, Q3
- moce fazowe pozorne S1, S2, S3
- współczynniki mocy czynnej PF1, PF2, PF3
- współczynniki mocy biernej/czynnej tgj1, tgj2, tgj3
- średnie napięcie międzyfazowe US Umf
- prąd w przewodzie zerowym i średni prąd 3-fazowy IO, IS
- moc 3-fazowa czynna, bierna i pozorna P, Q, S
- średnie trójfazowe współczynniki mocy PF, tgj
- częstotliwość f i odchylenia częstotliwości
- 15-minutowa średnia moc czynna PAV
- energia 3-fazowa czynna, bierna i pozorna EnP, EnQ, EnS
- energia czynna, bierna i pozorna z zewnętrznego licznika EnPz, EnQz, EnSz
- THD dla napięć i prądów fazowych,
- harmoniczne prądów i napięć fazowych aż do 51-ej
- pamięć wartości min i max.
- rejestracja zapadów i zaników napięcia

• Pomiar harmonicznych prądu i napięcia do 51 harmonicznej

Zarejestrowanie danych

• pamięć zewnętrzna, którą można wymienić CompactFlash o pojemności do 4GB,
• dane w wewnętrznym buforze 6 MB są zapamiętywne z podtrzymaniem danych (dla stanów przed- i poawaryjnych),
• zarejestrowanie zaników i zapadów napięcia zgodnie z normą PN-EN 50160
• zarejestrowanie niektórych, wybranych parametrów mierzonych

Interfejs użytkownika – GUI

• barwny wyświetlacz LCD TFT 5,7”, 320 x 240 pikseli, z panelem dotykowym
• klasa ochrony obudowy IP 65 od strony czołowej,

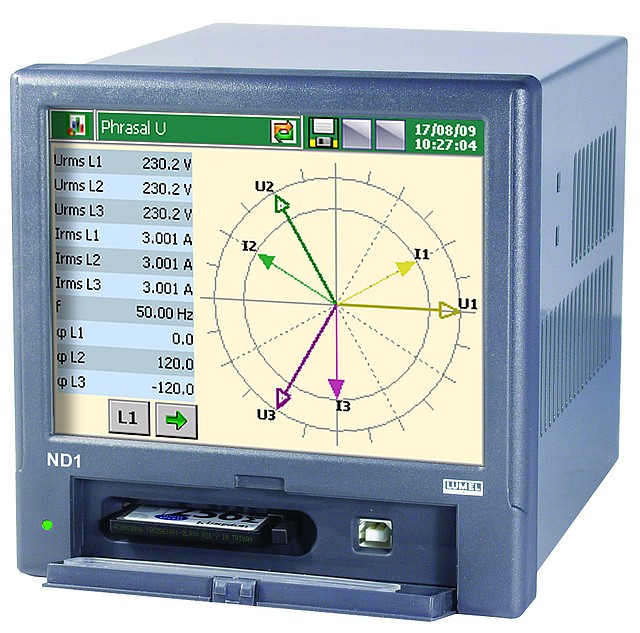

• Dedykowana wizualizacja w postaci: ekranów cyfrowych, analogowych, bargrafów, analizy rozkładu harmonicznych, wykresu wektorowego, statystyki, wejść binarnych,
• Programowanie wizualizacji analizatora (wybór wielkości mierzonych i rodzaju reprezentacji),
• Użytkownik może skonfigurować pomoc kontekstową

Komunikacja

• Ethernet 10 Base-T, Modbus TCP/IP,
• USB 1.1 Device,
• RS485 Modbus Slave.
