Pirometr Ircon Modline 6 seria 6R

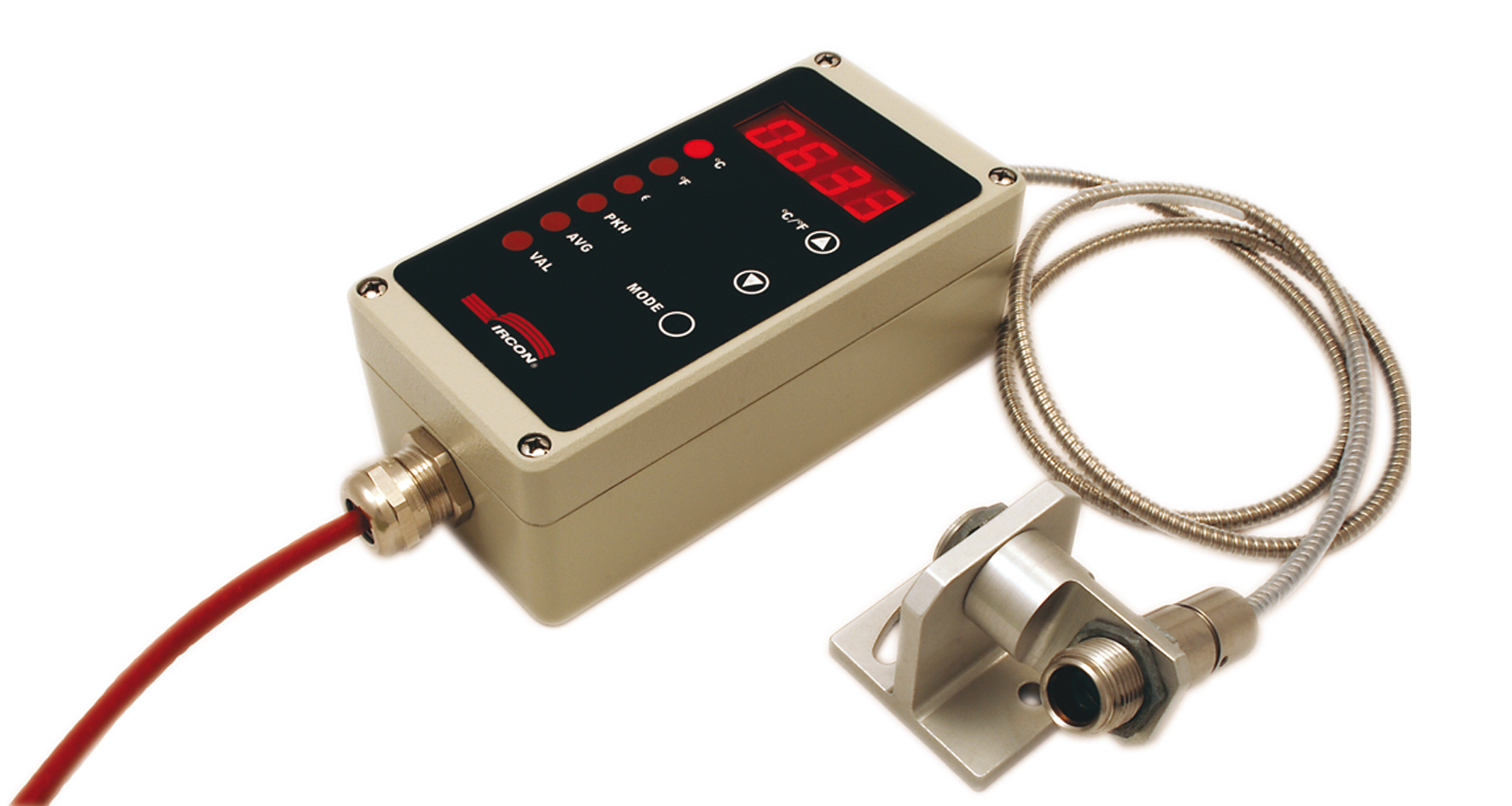

Światłowodowy pirometr stacjonarny Modline 6 to zestaw wytrzymałego przewodu światłowodowego i obiektywu re-imaging, który podłączony jest do obudowy chroniącej detektor i elektronikę. Urządzenie jest wyposażone w wyświetlacz LED wraz z interfejsem użytkownika. Ogniskowa obiektywu składa się z małej cylindrycznej obudowy ze stali nierdzewnej i soczewek. Obiektyw jest wyposażony w system czyszczenia powietrzem, co zapobiega zanieczyszczeniu. Optyka i światłowód pirometru Modline jest chroniona wytrzymałym pancerzem z metalu.

Światłowodowy system pomiarowy zastosowany w pirometrach Modline 6 jest niezwykle wytrzymały. Zewnętrzny interfejs użytkownika pozwala na przystępną nawigację i sterowanie ustawieniami urządzenia, wyniki odczytów można zobaczyć na wyświetlaczu LED. Pirometry stacjonarne Modline 6 umożliwiają prowadzenie pomiarów temperatury w trudnych warunkach przemysłowych, co jest zupełnie nieosiągalne dla urządzeń nie korzystających z technologii światłowodowej.

Opcjonalnie dostępny jest również przewód światłowodowy wytrzymujący temperatury do 315 °C. Urządzenie posiada symultaniczne wyjścia analogowe i cyfrowe.

Dane podstawowe:

• Zakres spektralny Ratio

·         Zakres temperatury:

1.       Model 6R-1 120 od 500 do 1100ºC

2.       Model 6R-1540                od 700 do 1500ºC

3.       Model 6R-2565                od 1000 do 2500ºC

·         Dokładność ±(0.3% Tmeas +2ºC); Tmeas in ºC (no attenuation)

do 95% attenuation ± (1 % Tmeas +2°C) for 6R-1 120 and 6R-1 540 up  do 95% attenuation ± (1.3% Tmeas +2°C) for 6R-2565

• Czas odpowiedzi 10 ms
• Emisyjność 0.10–1.00 przyrost co 0.01
• E-slope Range  0.85–1.150 przyrost co 0.001
• Powtarzalność  ±1ºC
• Sygnał  Peak Hold, Valley Hold, Averaging (wszystkie modele)
• Rozdzielczość temperatury  ±1ºC

·         Zasilanie 24 VDC, 500 mA, ±20%

·         Seria 6R (Pracuje w trybie 2-barwowym lub trybie ratio)

• Alarmy:

1.       Programowalne wyjście przekaźnikowe (zadane temperatury lub “fail-safe”)

2.       Unikalne tłumienie alarmu dla modeli 6R (tłumienie pomiaru patent USA No. 5,815,410)

• Komunikacja:

1.       Dwukierunkowa komunikacja RS485

2.       Obsługuje maksymalnie 32 czujniki Modline 6 na Multipoint network

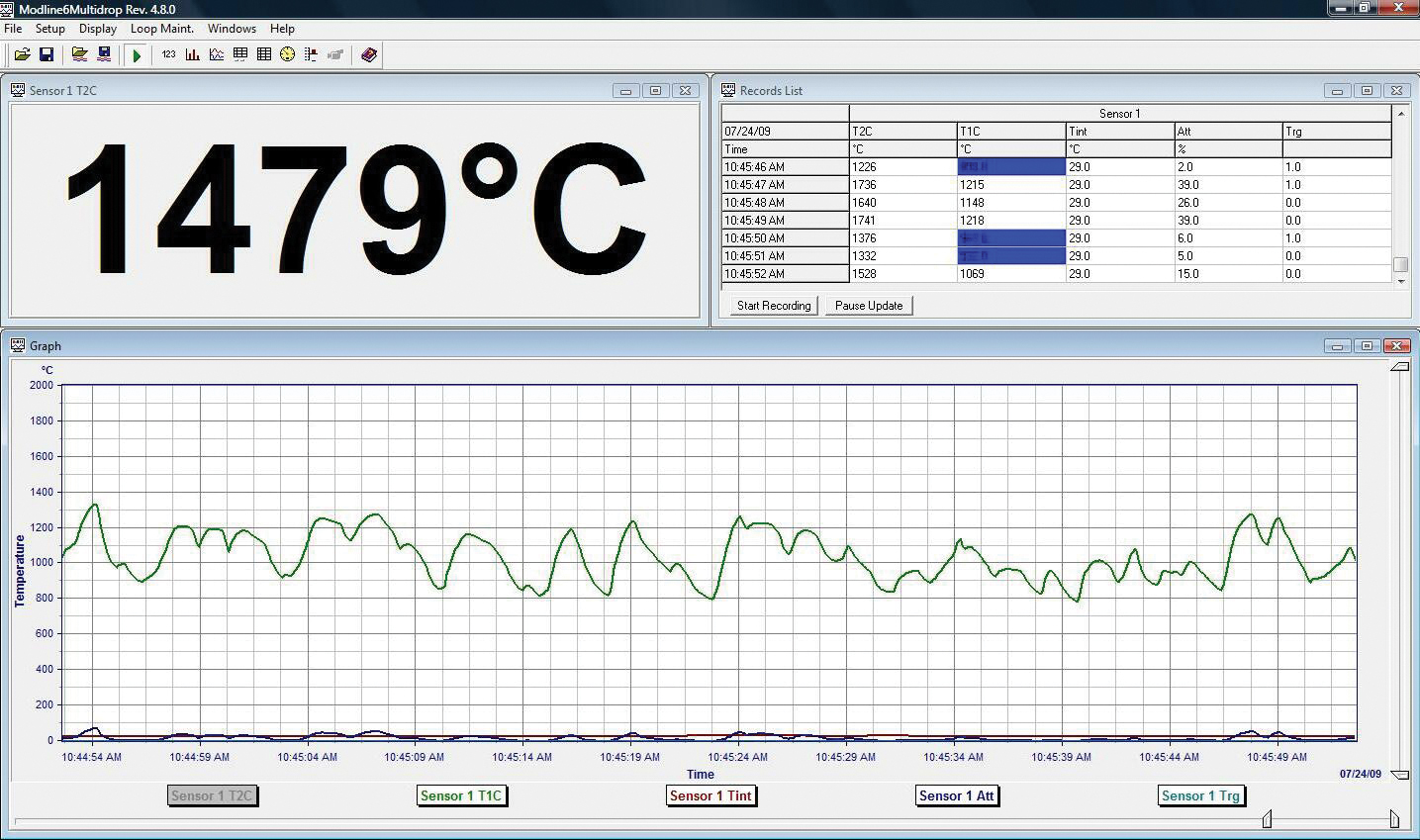

3.       Modline 6 Multidrop Support Software(działa pod Windows NT4, Windows 2000, XP)

4.       Pole kalibracji oprogramowania
