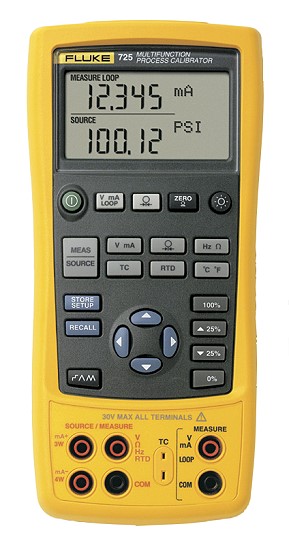

Wielofunkcyjny kalibrator procesów Fluke 725

Dokładność pomiaru

Napięcie stałe

30.000 V: 0.02%+ 2 cyfry (górny wyświetlacz)

30.000 V: 0.02%+ 2 cyfry (dolny wyświetlacz)

100.00 Mv: - 0.02%+ 2 cyfry

-10.00 mV do 75.00 mV: 0.025 % + 1 cyfra (przez termozłącze)

Prąd DC

24.000 mA: 0.02%+ 2 cyfry

Rezystancja

0.0 do 400.0 Ω: 0.1Ω (4-przewodowy), 0.15Ω (2- i 3-przewodowy)

401 do 1500 Ω: 0.5Ω (4-przewodowy), 1Ω (2- i 3-przewodowy)

1500 do 3200 Ω: 1Ω (4-przewodowy), 1.5Ω (2- i 3-przewodowy)

Częstotliwość

2.0 do 1000.0 CPM: 0.05 % + 1 cyfra

1.0 do 1100.0 Hz: 0.05 % + 1 cyfra

1.00 do 10.00 kHz: 0.05 % + 1 cyfra

Czułość: 1 V międzyszczytowo-minimalnie

Ciśnienie

Dokładność od 0.025% zakresu przy wykorzystaniu jednego z 29 modułów ciśnienia

• Szczegółowa specyfikacja dotycząca modułów ciśnieniowych znajduje się w opcjach i akcesoriach
• Dostępne moduły nadciśnieniowe, różnicowe, podwójne (złożone), bezwzględne i podciśnieniowe

Dokładność generowania

Napięcie stałe

100.00 mV: 0.02%+2 cyfry

10.000 V: 0.02%+2 cyfry

-10.00 mV do 75.00 mV: 0.025 % + 1 cyfra (przez konektor TC)

Prąd DC

24.000 mA (źródło): 0.02%+ 2 cyfry

24.000 mA (symulacja): 0.02%+ 2 cyfry

Rezystancja

15.0 do 400.0 Ω: 0.15 Ω (prąd wzbudzenia 0.15 do 0.5 mA), 0.1 Ω (prąd wzbudzenia 0.5 do 2 mA)

401 do 1500 Ω: 0.5 Ω (prąd wzbudzenia 0.05 do 0.8 mA)

1500 do 3200 Ω: 1 Ω (prąd wzbudzenia 0.05 do 0.4 mA)

Częstotliwość

2.0 do 1000.0 CPM: 0.05%

1.0 do 1100.0 Hz: 0.05%

1.00 do 10.00 kHz: 0.25%

Przebieg: 5 V p-p prostokątny, -0.1 V offset

Rezystancyjne czujniki temperatury i termopary

Dokładność pomiaru

NI-120: 0.2 °C

PT-100 (385): 0.33 °C

PT-100 (393): 0.3 °C

PT-100 (JIS): 0.3 °C

PT-200 (385): 0.2 °C

PT-500 (385): 0.3 °C

PT-1000 (385): 0.2 °C

Rozdzielczość: 0.1 °C

J: 0.7 °C

K: 0.8 °C

T: 0.8 °C

E: 0.7 °C

R: 1.8 °C

S: 1.5 °C

B: 1.4 °C

L: 0.7 °C

U: 0.75 °C

N: 0.9 °C

Rozdzielczość:

J, K, T, E, L, N, U: 0.1 °C, 0.1 °F

B, R, S: 1 °C, 1 °F

XK: 0.6°C

BP: 1.2°C

Dokładność źródła

NI-120: 0.2 °C

PT-100 (385): 0.33 °C

PT-100 (393): 0.3 °C

PT-100 (JIS): 0.3 °C

PT-200 (385): 0.2 °C

PT-500 (385): 0.3 °C

PT-1000 (385): 0.2 °C

Rozdzielczość: 0.1 °C

• Notka: Dokładność określona dla 4-przewodowej metody pomiarowej

J: 0.7 °C

K: 0.8 °C

T: 0.8 °C

E: 0.7 °C

R: 1.4 °C

S: 1.5 °C

B: 1.4 °C

L: 0.7 °C

U: 0.75 °C

N: 0.9 °C

Rozdzielczość:

 J, K, T, E, L, N, U: 0.1 °C

B, R, S: 1 °C

XK: 0.6°C

BP: 1.2°C

Parametry techniczne

Funkcje przebiegu piłowego

Funkcje źródła: Napięcie, prąd, rezystancja, częstotliwość, temperatura

Przebiegi piłowe: Wolny przebieg piłowy, szybki przebieg piłowy, skok 25% przebiegu piłowego

Funkcje zasilania pętli

Napięcie: 24 V

Dokładność: 10%

22 mA, zabezpieczenie przed zwarciem

Funkcje krokowe

Funkcje źródła: Napięcie, prąd, rezystancja, częstotliwość, temperatura

Kroki: 25% zakresu, 100% zakresu

Dane środowiskowe

Temperatura eksploatacji

-10 °C do +55 °C

Temperatura przechowywania

-20 °C do 71 °C

Wysokość eksploatacji

3000 m

Bezpieczeństwo

EN 61010-1:1993, ANSI/ISA S82.01-1994; CAN/CSA C22.2 Nr 1010.1:1992

Ogólne i mechaniczne parametry techniczne

Wymiary

130 x 236 x 61 mm

Waga

0.65 kg

Baterie

4 AA baterie alkaliczne

Wymiana baterii

Osobny przedział na baterie pozwalający na dostęp bez przerywania plomb kalibracyjnych

Złącza boczne

Złącze modułu ciśnieniowego, również wykorzystywane do zdalnego programowania w czasie rzeczywistym
